REGULACIÓN MULTIZONA

En la regulación multizona BAXI Connect, la gama de tarjetas electrónicas SCB se integran con un generador mediante L-BUS como módulos de extensión del generador, principalmente para el control de zonas adicionales. Algunas de ellas como la SCB-04 o la SCB-10 dotan al generador de conexión S-BUS facilitando su integración en una cascada de generadores.

Manuales

CARACTERÍSTICAS


  • SCB-01
    La tarjeta electrónica SCB-01 es un módulo de extensión que se integra a través de conexión L-BUS en un generador (HK417) o bien se instala en caja exterior (CF270) para su montaje mural. Dispone de dos salidas de relé de estado y de una señal 0-10V. Comprueba el estado del aparato conectado vía L-BUS y activa las salidas en consecuencia de la definición requerida. El contacto 0-10V se puede utilizar para indicar algunos niveles de funcionamiento del generador o para controlar una bomba circuladora. Las funciones de las salidas son seleccionables.

  • SCB-04
    La tarjeta electrónica SCB-04 es un módulo de extensión que se integra mediante conexión L-BUS en un generador, añadiendo una salida para un circuito adicional que puede ser de mezcla. Incluye una salida para bomba circuladora y válvula mezcladora, así como entradas para termostato ambiente, termostato de seguridad, sonda exterior y sonda de ida. El circuito se puede utilizar para un circuito directo, un circuito de mezcla o un acumulador de agua caliente sanitaria (ACS). Dispone de conexión S-BUS para integrar el generador en una cascada de hasta 8 generadores.

  • SCB-17
    La tarjeta electrónica SCB-17 es un módulo de extensión que se integra con conexión L-BUS en un generador y añade dos salidas para dos circuitos adicionales, uno de ellos puede ser de mezcla. Dispone de 2 salidas de bomba circuladora, 1 válvula mezcladora, 2 entradas de termostato ambiente, 1 de termostato de seguridad, 2 entrada de sonda de ida y 1 de sonda solar. El segundo circuito se puede usar para el control solar térmico de una acumulador con paneles solares con el kit de sondas solares térmicas.

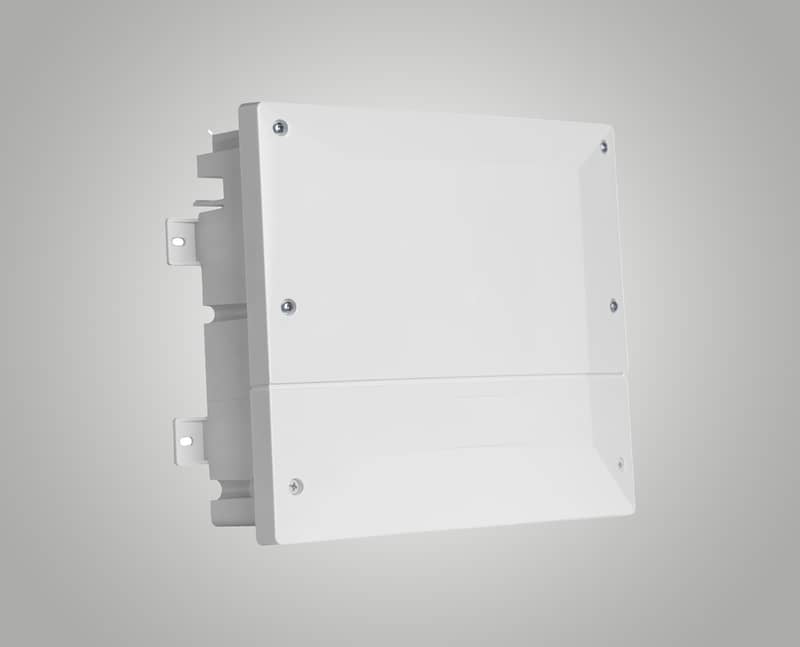

  • SCB-10 (UIXZ)
    La tarjeta electrónica SCB-10 en su ejecución UIXZ es una placa electrónica de extensión mediante conexión L-BUS que se instala en caja exterior para su montaje mural. Añade tres circuitos adicionales; 2 circuitos directos, ambos con la opción de disponer de válvula mezcladora, y un circuito de ACS. Dispone de 2 salidas de bomba circuladora, 2 de válvula mezcladora, 2 termostatos de seguridad y 1 salida de bomba circuladora de ACS. Los circuitos se pueden usar para circuito directo, circuito de mezcla o acumulador de ACS. Dispone de conexión S-BUS para convertir al generador conectado vía L-BUS como gestor máster de la cascada de hasta 8 generadores monotipo.
